粘合剂通过水化/高分子膜在铁精矿颗粒接触点构建“粘结网络”，优化造球水分与颗粒塑性，减少内部缺陷，从而提升生球落下、抗压强度；但种类、添加量、分散效果不合适，反而会造成生球变形、开裂、强度下降。

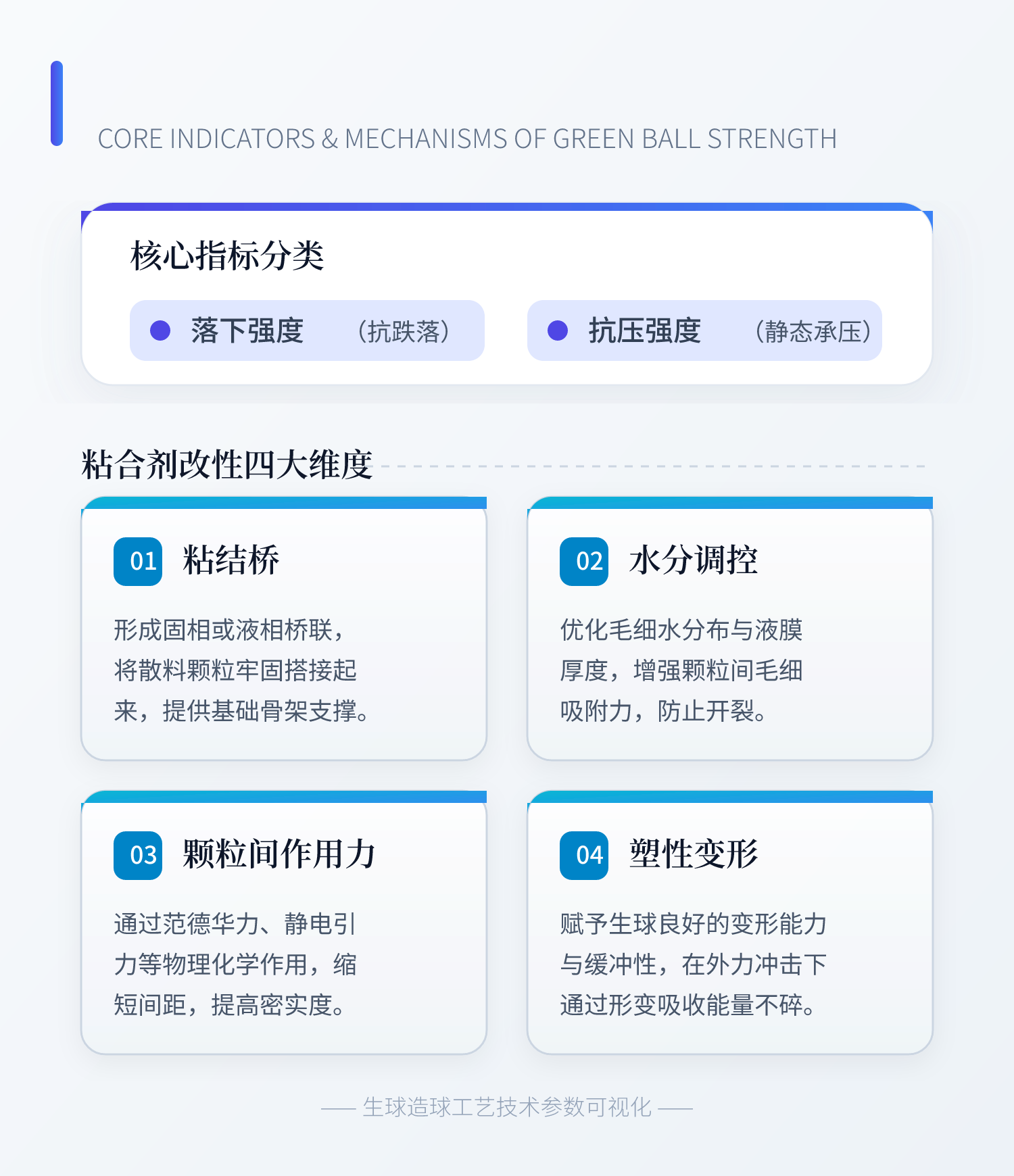

生球强度核心指标一般分为落下强度（抗跌落）与抗压强度（静态承压），粘合剂主要通过粘结桥、水分调控、颗粒间作用力、塑性等四个维度改变生球强度。

1、构建粘结桥，把铁矿颗粒牢牢锁在一起

膨润土偏“硬”，高分子粘合剂偏“韧”。

复合粘合剂则做到刚柔兼顾，既保证抗压，又提升落下强度，适配现在高球比冶炼工况。

2、调控造球水分，拓宽生产窗口

水是最便宜的粘合剂，影响生球质量的因素；

膨润土吸水锁水，防止水分过大生球发软变形；

球团粘合剂降低矿粉表面张力，让水分均匀铺开，消除局部干斑、局部过湿。

很多生产线原料水分波动大，单纯调水量很难稳住成品，好的粘合剂可以放大稳定造球的水分区间，减少操作工调参压力。

3、改变颗粒摩擦，影响致密度

粘合剂水化产物具备一定润滑效果，滚动造球时矿粉颗粒更容易挤压嵌合，生球致密度提高，抗压随之上涨。

粘合剂添加过量，矿粒表面过于滑腻，颗粒咬合不住，生球反而容易剥落、散球，强度反向下降。

4、影响生球内部孔隙结构

适量粘合剂填充微小孔隙，减少内部裂纹源，提高强度；

添加过多：孔隙被胶体大量填充，内部水分难以排出，生球内部应力变大，干燥阶段更容易开裂，生球落下强度反而变差。

膨润土VS建杰球团矿粘合剂

1、膨润土

优点：生球抗压强度高，热稳定性好；

缺点：会带入SiO₂、Al₂O₃，降低球团矿铁品位；添加量偏高时，生球塑性过大，容易变形。

2、建杰球团矿粘合剂

球团矿用粘合剂是以膨润土为主料，加入增粘剂、增强剂、改性剂等原料，制成的复合粘合剂，含有高粘结力成分、中低温固结成分，具有加量少、粘结力强、成型率高等性能，可完全代替膨润土。

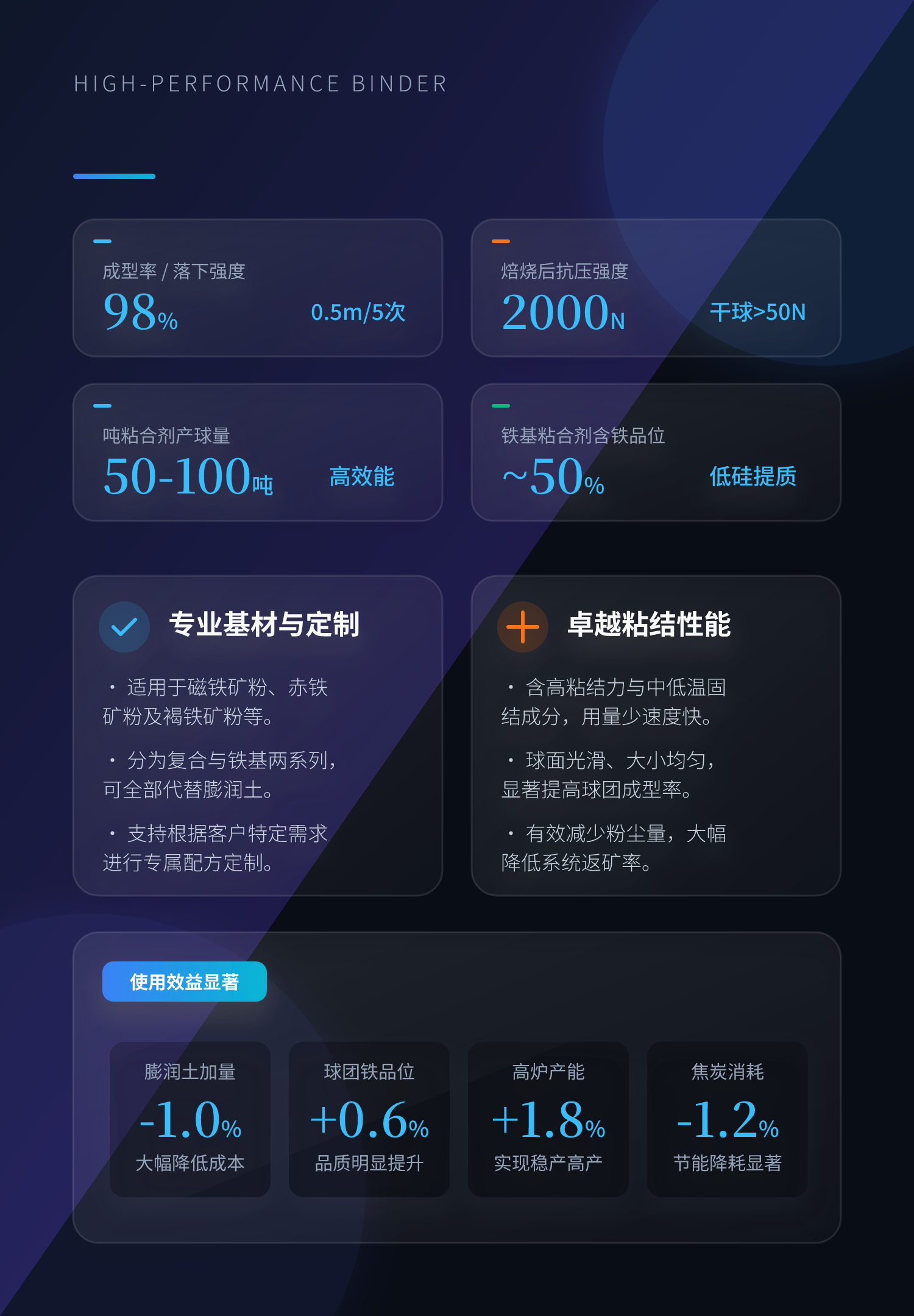

产品特点：

专业性强：用于生产球团矿的磁铁矿粉、赤铁矿粉、褐铁矿粉等铁精矿粉中。

专属定制：此粘合剂分为球团复合粘合剂和铁基粘合剂两个系列，可以全部代替膨润土加入铁精矿粉中，可根据客户特定需求定制专属产品。

粘结力强：含有高粘结力成分、中低温固结成分，用量少、成球速度快，提高球团成型率，使球面更光滑，大小更均匀，生球落下强度高，干球抗压强度高，减少粉尘量，降低返矿率。

铁基粘合剂产品特有属性：其自身含铁品位50%左右，硅含量低，能提升焙烧球团的品位。

使用效果好：每吨粘合剂可生产球团50~100吨，成型率98%，生球0.5m落下5次以上完整，干球抗压强度50N以上，焙烧后抗压强度2000N以上。膨润土加量降低1.0%，球团铁品位提升0.6%，高炉增产1.8%，节焦1.2%。

FAQ：问答一：建杰球团矿粘合剂的产品指标是什么？

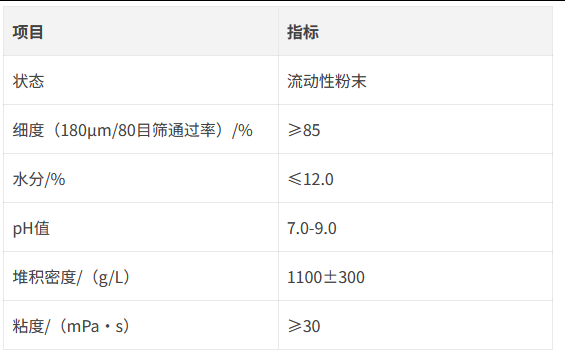

表1 球团矿粘合剂技术要求
